编码器----ENC系列----同侧双编---EF-T041-AR0H
感应式绝对位置编码器，电池多圈。
绝对精度36角秒。
支持自校准，二次校准。
免疫磁场干扰。
灵活安装方式。
输出位宽17~23位灵活配。
1.1 编码器定子

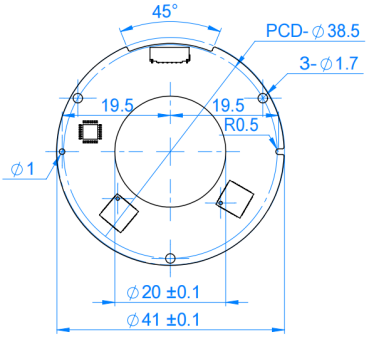

图 1.定子正面

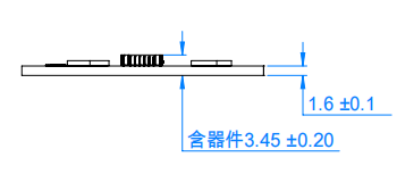

图 2.定子侧面
1.2 编码器转子

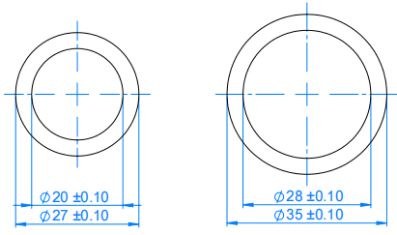

图 3.转子正面

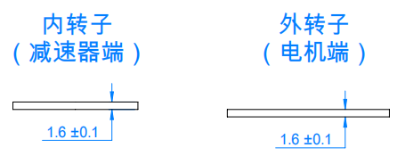

图 4.转子侧面
|
2.产品简介 |
|||
|
编码器型号 |
EF-T041-AR0H |
||
|
编码器类型 |
同侧绝对值双编 |
绝对精度 |
高速侧± 0.03°;低速侧± 0.03° |
|
角度分辨率 |
17~23bit，默认23bit |
重复精度 |
高速侧± 0.003°;低速侧± 0.003° |
|
供电电压 |
5V±0.25V |
额定转速 |
≤ 6000rpm |
|
通信接口 |
单路RS485 |
典型安装AirGap |
0.7m±0.2mm |
|
通信协议 |
多摩川 |
轴向串动 |
≤ ±0.1mm |
|
数据波特率 |
2.5Mbps |
径向偏差 |
≤ ±0.1mm |
|
通信响应频率 |
≤16kHz |
最大消耗电流 |
≤ 100 mA |
|
工作温度 |
存储温度 |
-40°C~125°C |
|
