编码器----ENC系列----中空绝对值单编---EF-S084-AR0H
感应式绝对位置编码器。
最大转速8000rpm。
支持自校准，二次校准。
免疫磁场干扰。
大中空设计，安装灵活，穿轴更便捷。
输出位宽17~23位灵活配置。
1.1 编码器定子

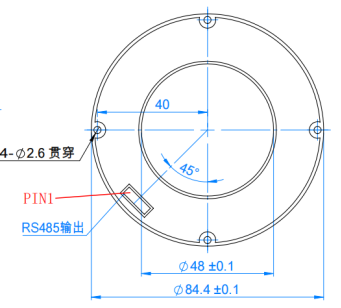

图 1.定子正面

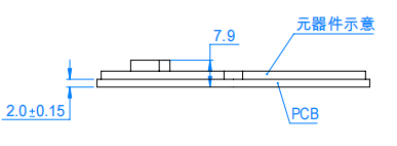

图 2.定子侧面
1.2 编码器转子

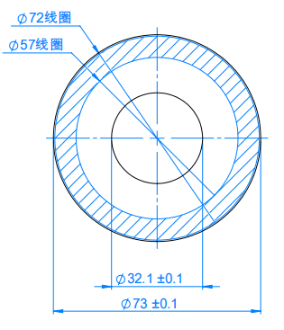

图 3.转子正面

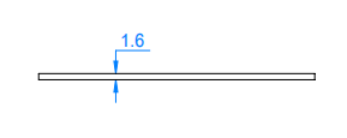

图 4.转子侧面
|
2.产品简介 |
|||
|
编码器型号 |
EF-S084-AR0H |
||
|
编码器类型 |
单圈绝对值 |
绝对精度 |
± 0.008° |
|
角度分辨率 |
17~23bit，默认23bit |
重复精度 |
±0.002° |
|
供电电压 |
5V±0.25V |
额定转速 |
≤ 8000rpm |
|
通信接口 |
RS485 |
典型安装AirGap |
1.2mm±0.2mm |
|
通信协议 |
多摩川 |
轴向串动 |
≤ ±0.1mm |
|
数据波特率 |
2.5Mbps |
径向偏差 |
≤ ±0.1mm |
|
通信响应频率 |
≤ 16kHz |
最大消耗电流 |
≤ 60 mA |
|
工作温度 |
存储温度 |
-40°C~125°C |
|
|
上电时间 |
≤ 65 ms |
传输延时（补偿后） |
≤ 5 μs |
